調節閥主要性能及測試
調節閥又名控制閥，在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的較終控制元件。一般由執行機構和閥門組成。如果按行程特點，調節閥可分為直行程和角行程；按其所配執行機構使用的動力，可以分為氣動調節閥、電動調節閥、液動調節閥三種；按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。英文名：control valve，位號通常FV開頭。調節閥常用分類：氣動調節閥，電動調節閥，液動調節閥，自力式調節閥。

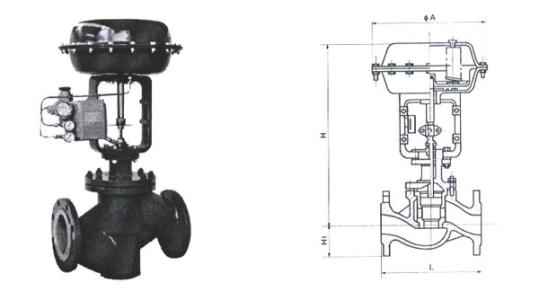

1.1 氣動調節閥主要性能及測試
氣動調節閥的性能指標有：基本誤差、回差、死區、始終點偏差、額定行程偏差、泄漏量、密封性、耐壓強度、外觀、額定流量系數、固有流量特性、耐振動性能、動作壽命，計13項、前9項為出廠檢驗項目。由于調節閥的運輸、工作彈簧范圍的調整等因素，安裝前往往需要對如下性能進行調整、檢驗：
1）基本誤差將規定的輸入信號平穩地按增大和減小方向輸入執行機構氣室（或定位器），測量各點所對應的行程值，計算出實際“信號－行程”關系與理論關系之間的各點誤差。其較大值即為基本誤差。試驗點應至少包括信號范圍0、25％、50％、75％、100％這5個點。測量?jī)x表基本誤差限應小于被試閥基本誤差限的1/4。
2）回差試驗程序與上面第1）點所述相同。在同一輸入信號上所測得的正反行程的較大差值即為回差。
3）始終點偏差方法同第1）點。信號的上限（始點）處的基本誤差即為始點偏差；信號的下限（終點）處的基本誤差為終點偏差。
4）額定行程偏差將額定輸入信號加入氣動執行機構氣室（或定位器），使閥桿走完全程，實際行程與額定行程之差與額定行程之比即為額定行程偏差。實際行程必須大于額定行程。
5）泄漏量試驗介質為10～50℃的清潔氣體（空氣和氮?dú)猓┗蛞后w（水或煤油）；試驗壓力A程序?yàn)椋寒?dāng)閥的允許壓差大于350KPa時，試驗壓力均按350KPa做，小于350KPa時按允許壓差做；B試驗程序按閥的較大工作壓差做。試驗信號壓力應確保閥處于關閉狀態。在A試驗程序時，氣開閥執行機構信號壓力為零；氣閉閥執行機構信號壓力為輸入信號上限值加20KPa；兩位式閥執行機構信號壓力應為設計規定值。在B試驗程序時，執行機構的信號壓力應為設計規定值。試驗介質應按規定流向加入閥內，閥出口可直接通大氣或連接出口通大氣的低壓頭損失的測量裝置，當確認閥和下游各連接管道完全充滿介質后方可測取泄漏。
1.2 電動調節閥主要性能及測試
電動調節閥主要性能指標有：基本誤差、回差、死區、額定行程偏差、泄漏量、密封性、耐壓強度、外觀、額定流量系數，固有流量特性、耐振動、溫度、長期工作可靠性、防爆、阻尼特性、電源電壓變化影響、環境溫度變化影響、絕緣電阻、絕緣強度等。前10項指標的要求和試驗方法均與氣動閥相同或相似，其中基本誤差、回差、死區、泄漏量、密封、外觀、阻尼特性、電源電壓變化影響、絕緣電阻為出廠試驗項目，后3項性能指標的要求和試驗方法為：
1）阻尼特性電動調節閥的阻尼特性，在正、反行程的兩個方向上規定為閥桿不超過3次“半周期”擺動。試驗方法是在輸入端分別加入輸入信號范圍值的20％、50％、80％信號，觀察閥桿在正、反行程相應位置上“半周期”擺動次數。
2）電源電壓變化影響電動調節閥的供電電壓在220+20-30V范圍內變化時，閥桿的位移變化值不應超過全行程的1.5％。試驗方法是在電源電壓為220V時，在輸入端加入信號范圍值的20％的信號測量相對應的閥桿行程值，然后將電源電壓調到190V和240V，測量相對應的閥桿行程變化值。再依次加入信號范圍值的50％、80％的信號、測量閥桿行程的變化值。
3）絕緣電阻當環境溫度為10～35℃、相對濕度不超過85％時，電動調節閥的絕緣電阻應符合下列規定：各輸入端子對機殼不小于20MΩ；各輸入端子對電源端子不小于50MΩ；電源端子對機殼不小于50MΩ。試驗方法是采用500型兆歐表測試。
